* Công suất hiển thị là motor truyền động trống quay. Bơm rửa 0,37 kW, bơm cấp nước thải và các thiết bị phụ trợ được tính riêng; đây không phải tổng công suất điện của toàn hệ thống.
SVN-600 là model nhỏ nhất của dòng máy tách rác trống quay lồng ngoài SVN, công suất thủy lực tham khảo 32–75 m³/h theo khe lưới 0,5–3,0 mm, motor trống quay 0,55 kW.
SVN-600 là model đầu dải của series máy tách rác trống quay lồng ngoài SVN. Theo bảng catalogue, công suất thủy lực tham khảo tăng từ 32 m³/h tại khe 0,5 mm đến 75 m³/h tại khe 3,0 mm. Đây là dữ liệu để khoanh vùng ban đầu; khả năng thực tế còn phụ thuộc tải rác, dầu mỡ, xơ sợi, độ nhớt, mực nước và điều kiện phun rửa.
Model này phù hợp để khảo sát cho tuyến tiền xử lý có lưu lượng nhỏ đến trung bình, mặt bằng hạn chế hoặc dự án cần một thiết bị gọn nhưng vẫn có đủ sáu lựa chọn khe lưới. SVN-600 không nên được chọn chỉ vì lưu lượng trung bình nằm dưới 75 m³/h. Nếu nhà máy có đỉnh lưu lượng dài, lượng rác biến động mạnh hoặc yêu cầu khe 0,5 mm, cần dùng đúng mốc công suất tương ứng và bố trí biên dự phòng.

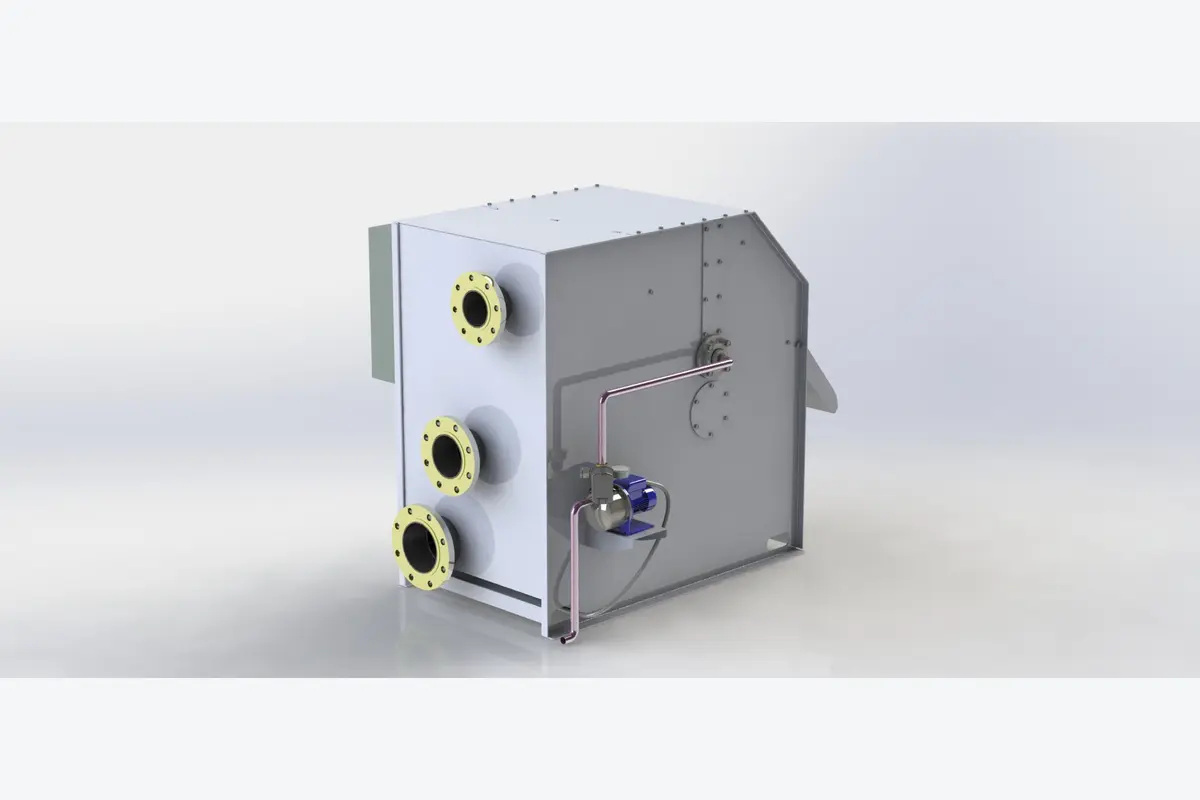

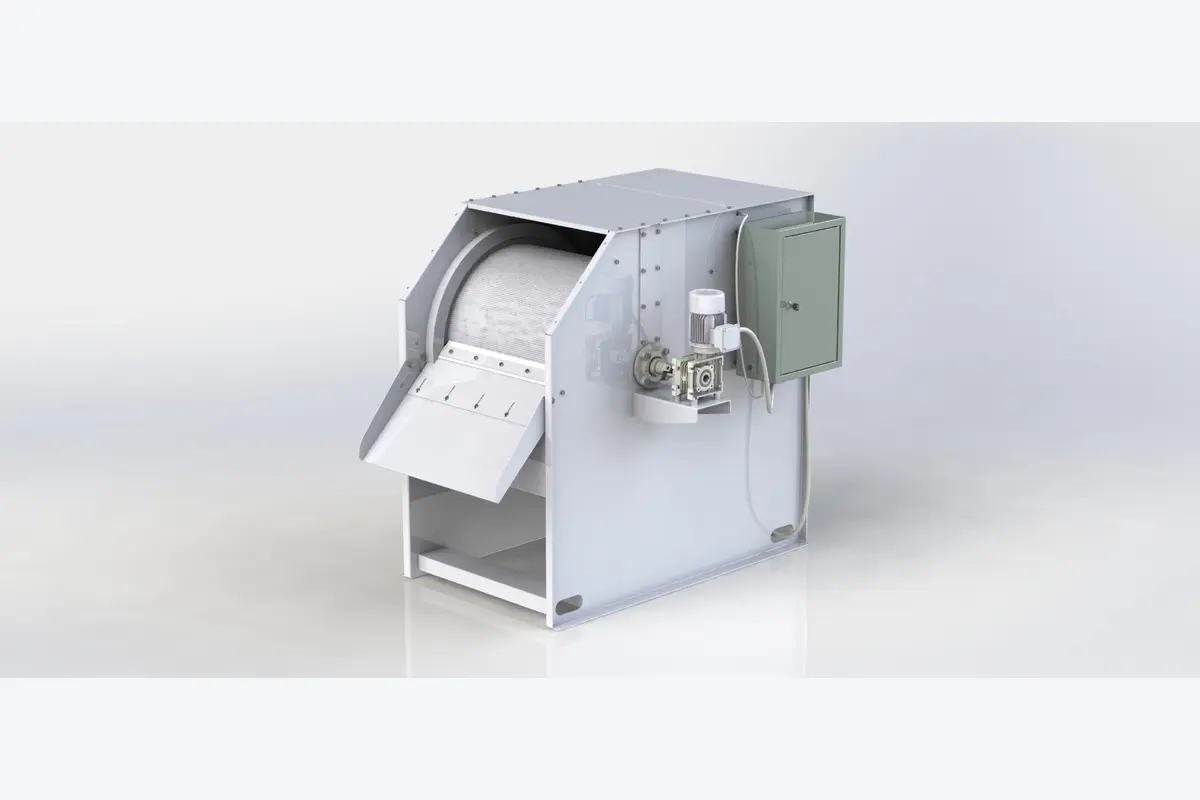

Nước thải được dẫn vào vùng tiếp xúc với mặt ngoài trống lọc. Pha lỏng đi qua khe lưới vào bên trong, còn rác và chất rắn không đi qua khe được giữ trên bề mặt ngoài. Khi trống quay, lớp rác được đưa đến dao gạt và máng xả. Hệ thống phun rửa hỗ trợ đẩy cặn bám ra khỏi khe; cơ chế này giúp hạn chế tắc nhưng không đồng nghĩa máy sẽ không bao giờ tắc.
Khi khởi động nên bật phun rửa, cho trống quay ổn định rồi mới tăng dần lưu lượng vào. Khi dừng, ngắt dòng vào trước và tiếp tục quay, rửa đến khi lưới và máng xả sạch. Với rác dài dễ quấn, dầu mỡ cao hoặc tải rác đột biến, cần đánh giá mẫu hoặc video dòng thải trước khi xác nhận model.
| Model | SVN-600 |
|---|---|
| Kiểu máy | Trống quay lồng ngoài - lọc từ ngoài vào trong |
| Công suất tại khe 0,5 mm | 32 m³/h |
| Công suất tại khe 0,8 mm | 38 m³/h |
| Công suất tại khe 1,0 mm | 44 m³/h |
| Công suất tại khe 1,5 mm | 58 m³/h |
| Công suất tại khe 2,0 mm | 62 m³/h |
| Công suất tại khe 3,0 mm | 75 m³/h |
| Motor truyền động trống quay | 0,55 kW |
| Bơm rửa | 0,37 kW |
| Vật liệu chính | Inox SUS304 |
| Kích thước (D×R×C) | 1520×1141×1550 mm |
| Khối lượng thiết kế | 277 kg |
* Công suất thủy lực là giá trị tham khảo theo catalogue tại từng khe lưới. Lưu lượng thực tế có thể giảm khi tải rác, dầu mỡ, xơ sợi, độ nhớt hoặc mức độ bám lưới tăng; lựa chọn cuối cần dùng lưu lượng cực đại và điều kiện vận hành thực tế.
Máy tách rác trống quay lồng ngoài SVN-600 dùng cho công đoạn tiền xử lý nước thải có rác và chất rắn rời. Dòng nước tiếp xúc mặt ngoài trống lọc; phần lỏng đi qua khe lưới vào trong, còn rác được giữ lại trên bề mặt, đưa đến dao gạt và máng xả khi trống quay.
Khả năng áp dụng phải được xác nhận theo lưu lượng trung bình và cực đại, kích thước khe yêu cầu, loại rác, tải rác theo thời gian, dầu mỡ, xơ sợi, độ nhớt, cao độ thủy lực và nguồn nước rửa. Rác dài dễ quấn, vật cứng, tải rác đột biến hoặc nước thải nhiều dầu mỡ cần đánh giá riêng và có thể phải tiền xử lý bổ sung.
Catalog, bản vẽ kích thước hoặc tài liệu vận hành của model SVN-600 được cung cấp theo yêu cầu kỹ thuật.
