Cấu Tạo Và Nguyên Lý Máy Ép Bùn Trục Vít: Phân Tích Kỹ Thuật Toàn Diện

Toàn bộ hiệu quả tách nước của một máy ép bùn trục vít được quyết định bởi vài chi tiết cơ khí có dung sai tính bằng phần mười milimet. Bài viết này mổ xẻ 13 cụm bộ phận cấu thành thiết bị, giải thích cơ chế nén lũy tiến và tự làm sạch khe lọc, đồng thời chỉ ra mối liên hệ trực tiếp giữa từng chi tiết cấu tạo với độ khô bánh bùn thu được ngoài thực địa.

Khe hở lọc 0,5 → 0,15 milimet, thu hẹp dọc trục

Tốc độ trục vít 0,5 – 3 vòng mỗi phút

Bùn đầu vào 0,2 – 5% hàm lượng chất khô

Bánh bùn ra < 80% độ ẩm sau ép

Thu hồi rắn 93 – 97% điều kiện tối ưu

Trong ngành thiết bị môi trường, hiếm có thiết bị nào mà khoảng cách giữa một sản phẩm tốt và một sản phẩm kém lại nhỏ đến vậy về mặt hình thức bên ngoài. Hai chiếc máy ép bùn trục vít đặt cạnh nhau có thể trông giống hệt: cùng khung inox, cùng lồng ép hình trụ, cùng một tủ điện. Nhưng sau mười tám tháng vận hành, một chiếc vẫn cho bánh bùn khô đều còn chiếc kia liên tục nhả bùn nhão và nước lọc đục như sữa.

Sự khác biệt không nằm ở thương hiệu dán trên vỏ máy. Nó nằm ở độ chính xác của khe hở giữa các vòng đệm, ở hình học của cánh vít, ở việc trục vít có được nhiệt luyện đúng cách hay không. Đây là những chi tiết mà catalogue thương mại hầu như không bao giờ công bố.

Bài viết này đi ngược lại thông lệ đó. Chúng tôi phân tích chi tiết từng cụm bộ phận cấu thành máy ép bùn trục vít, công bố các dải thông số kỹ thuật thực tế, và quan trọng hơn cả là giải thích mối liên hệ nhân quả giữa cấu tạo cơ khí với kết quả tách nước ngoài công trường. Nội dung được biên soạn từ kinh nghiệm chế tạo và bảo trì hơn 145 hệ thống tại Việt Nam, đối chiếu với tài liệu kỹ thuật gốc của AMCON Nhật Bản, PWTech Hoa Kỳ, SNF Floerger Pháp và một số nhà sản xuất Trung Quốc.

Máy ép bùn trục vít là gì

Máy ép bùn trục vít, tên kỹ thuật quốc tế là screw press dewatering machine hoặc volute dewatering press, là thiết bị tách pha rắn lỏng hoạt động liên tục, sử dụng một trục vít xoắn quay chậm bên trong lồng lọc dạng đĩa xếp chồng để nén ép và vắt nước ra khỏi bùn thải.

Điểm phân biệt cốt lõi so với mọi công nghệ tách nước khác nằm ở chỗ: thay vì dùng một bề mặt lọc cố định như vải lọc của máy khung bản hay lưới lọc của máy băng tải, máy ép bùn trục vít tạo ra bề mặt lọc bằng khe hở giữa hàng trăm vòng đệm kim loại xếp xen kẽ, trong đó một nửa số vòng được trục vít kéo dao động liên tục để tự làm sạch chính khe lọc đó.

Nguồn gốc và quá trình phổ biến của công nghệ

Công nghệ đa đĩa được AMCON Inc. tại Yokohama Nhật Bản thương mại hóa vào năm 1991 dưới tên gọi Volute, với đặc trưng là kết cấu chống tắc nghẽn. Thiết bị nhanh chóng được ứng dụng rộng rãi, và tính đến giữa thập niên 2010 đã có hơn 2.800 hệ thống được lắp đặt trên toàn cầu qua các đối tác phân phối như PWTech tại Hoa Kỳ.

Tại Việt Nam, máy ép bùn trục vít bắt đầu được nhập khẩu từ khoảng năm 2010 và được nội địa hóa sản xuất từ giữa thập niên 2010. Hiện nay đây là công nghệ chiếm ưu thế trong các dự án xử lý nước thải công nghiệp mới, đặc biệt ở nhóm ngành thực phẩm, thủy sản và chăn nuôi.

Phân loại theo cấu tạo lồng ép

Loại lồng lưới truyền thống. Trục vít quay trong một ống lưới đục lỗ hoặc lưới đan. Cấu tạo đơn giản, chi phí thấp, nhưng gặp hạn chế cố hữu: nếu lỗ lưới nhỏ thì tắc nghẽn liên tục, còn nếu lỗ lưới lớn thì bùn bị đùn ra ngoài khi nén mạnh nên không thể đạt độ khô cao. Đây chính là lý do các máy ép trục vít thế hệ cũ thường bị đánh giá là cho bánh bùn ướt.

Loại đa đĩa tự làm sạch. Lồng ép được ghép từ các vòng cố định và vòng di động xếp xen kẽ, khe hở giữa chúng đóng vai trò lỗ lọc. Vòng di động chuyển động lệch tâm theo trục vít, liên tục cạo sạch khe lọc. Nhờ vậy khe lọc có thể làm rất hẹp, chỉ 0,15 mm ở vùng cuối, mà không lo tắc. Đây là dòng sản phẩm chủ lực hiện nay và là đối tượng phân tích chính của bài viết.

Tổng quan cấu tạo máy ép bùn trục vít

Một hệ thống máy ép bùn trục vít hoàn chỉnh không chỉ là cụm lồng ép. Thiết bị được tích hợp theo triết lý tất cả trong một, bao gồm cả khâu tiền xử lý hóa chất, đo lưu lượng, tách nước và điều khiển tự động trong cùng một khối. Chính đặc điểm này giúp loại bỏ nhu cầu đầu tư bể cô đặc và bể chứa bùn trung gian.

Về mặt chức năng, thiết bị được chia thành ba khối lớn:

• Khối tiền xử lý gồm bồn đo lưu lượng, bồn keo tụ tạo bông, cánh khuấy và hệ thống pha định lượng polymer
• Khối tách nước gồm trục vít, vòng cố định, vòng di động, vòng đệm định khe, buồng ép và đĩa ép ngược
• Khối truyền động và điều khiển gồm motor giảm tốc, biến tần, tủ điện PLC và các cảm biến giám sát

Danh mục 13 cụm bộ phận cấu thành

STT	Bộ phận	Chức năng chính
01	Trục vít ép bùn	Tạo lực nén lũy tiến và vận chuyển bùn từ đầu vào đến cửa xả
02	Vòng cố định	Ghép thành khung cứng của lồng ép, giữ hình dạng buồng ép dưới áp lực
03	Vòng di động	Dao động lệch tâm theo trục vít, vừa lọc nước vừa tự làm sạch khe lọc
04	Vòng đệm định khe	Chèn giữa các vòng cố định để thiết lập chính xác kích thước khe hở lọc
05	Thanh giằng lồng ép	Xuyên qua chồng vòng đệm, siết chặt lồng ép thành khối chịu lực
06	Đĩa ép ngược	Tạo áp lực ngược chiều tại cửa xả, quyết định độ khô bánh bùn
07	Bồn đo lưu lượng	Đập tràn chữ V định lượng bùn vào máy, phần dư hồi lưu về bể chứa
08	Bồn keo tụ tạo bông	Nơi bùn phản ứng với polymer để hình thành bông bùn đủ lớn
09	Hệ pha định lượng polymer	Bồn pha, bồn chứa thành phẩm và bơm định lượng cấp hóa chất
10	Motor giảm tốc	Chuyển tốc độ cao mô men thấp thành tốc độ rất thấp mô men cực cao
11	Tủ PLC và biến tần	Điều khiển tuần tự, giám sát an toàn và tinh chỉnh tốc độ trục vít
12	Máng thu nước lọc	Hứng dung dịch lọc thoát qua khe, dẫn về điểm tuần hoàn
13	Hệ phun rửa tự động	Bơm công suất nhỏ rửa bề mặt lồng ép theo chu kỳ cài đặt sẵn

Trục vít ép bùn: bộ phận quyết định hiệu suất

Nếu phải chọn một chi tiết duy nhất để đánh giá chất lượng của một máy ép bùn trục vít, đó chính là trục vít. Đây là bộ phận chịu tải nặng nhất, mài mòn nhanh nhất và cũng là nơi thể hiện rõ nhất trình độ chế tạo của nhà sản xuất.

Ba đặc trưng hình học của trục vít ép bùn

Nhiều người nhầm lẫn trục vít ép bùn với vít tải vận chuyển vật liệu rời. Hai thiết bị này khác nhau về bản chất thiết kế. Vít tải chỉ cần đẩy vật liệu đi, còn trục vít ép bùn phải vừa đẩy vừa nén ép với áp suất tăng dần. Điều đó được thực hiện qua ba đặc trưng hình học đồng thời.

Bước vít giảm dần. Khoảng cách giữa hai cánh vít liên tiếp thu hẹp dần từ đầu vào đến cửa xả. Trên một trục vít điển hình, bước vít có thể giảm từ khoảng 250 mm ở vùng nạp liệu xuống còn 90 mm ở vùng ép cuối. Mỗi vòng quay, thể tích khoang chứa bùn giữa hai cánh vít nhỏ dần, buộc bùn phải nén lại.

Đường kính lõi trục tăng dần. Lõi trục phình to dần về phía cửa xả, làm giảm tiết diện vành khuyên chứa bùn. Đây là cơ chế nén thứ hai, hoạt động song song với việc giảm bước vít, tạo hiệu ứng nén kép.

Khe hở cánh vít với lồng ép thu hẹp. Khoảng cách giữa mép ngoài cánh vít và mặt trong lồng đĩa cũng nhỏ dần. Điều này vừa tăng hiệu quả nén, vừa đảm bảo cánh vít luôn tiếp xúc và đẩy được các vòng di động, duy trì cơ chế tự làm sạch trên toàn chiều dài lồng.

Vật liệu và xử lý bề mặt trục vít

Trục vít làm việc trong môi trường vừa ăn mòn hóa học vừa mài mòn cơ học, hai tác nhân này cộng hưởng làm giảm tuổi thọ nhanh hơn nhiều so với từng tác nhân riêng lẻ.

Cấu hình	Vật liệu	Môi trường phù hợp
Tiêu chuẩn	Lõi thép chế tạo, cánh SUS304	Bùn vi sinh, nước thải sinh hoạt và công nghiệp thông thường
Chống ăn mòn	Toàn bộ SUS316	Bùn dệt nhuộm, hóa chất, nước có hàm lượng ion clorua cao
Chống mài mòn	SUS304 phủ ceramic hoặc tungsten carbide	Bùn khai khoáng, bùn chứa cát sạn, bùn vô cơ nặng
Nhiệt luyện bề mặt	Tôi cao tần mép cánh vít	Vận hành liên tục 24 giờ, tải nặng kéo dài

Đường kính ngoài Φ100 – Φ400 mm

Chiều dài làm việc 700 – 2.500 mm

Tỷ lệ L/D 6 – 10

Tốc độ vận hành 1,5 – 3.5 vòng/phút

Vòng cố định và vòng di động

Nếu trục vít là bộ phận tạo lực, thì hệ vòng đệm là bộ phận thực hiện việc lọc. Đây cũng là nơi chứa đựng phát minh cốt lõi khiến công nghệ trục vít đa đĩa vượt trội hoàn toàn so với các thế hệ trước.

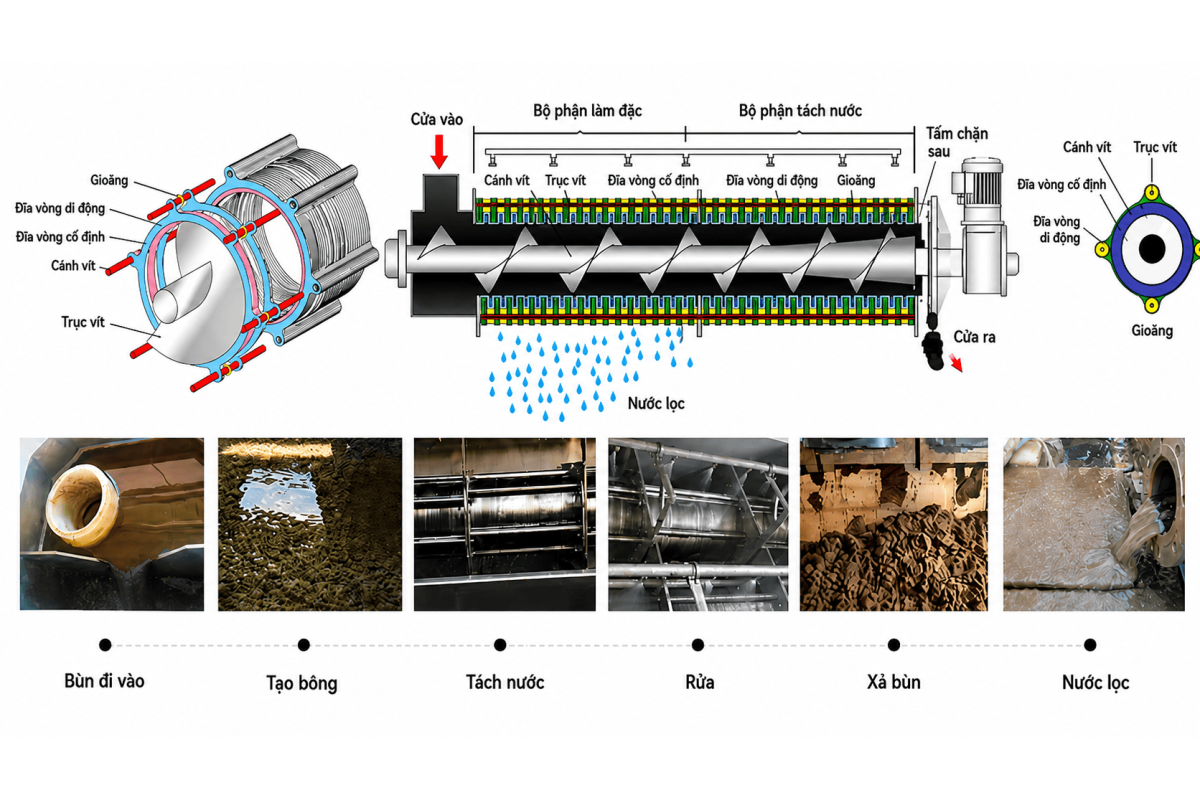

Kết cấu chồng đĩa

Lồng ép được ghép từ hàng trăm chi tiết dạng vòng, xếp xen kẽ theo trật tự lặp lại dọc theo chiều dài trục. Toàn bộ chồng vòng này được xuyên qua bởi các thanh giằng và siết chặt thành một khối cứng.

• Vòng cố định được cố định chặt vào thanh giằng, không chuyển động. Chúng tạo nên khung xương chịu lực của lồng ép, giữ hình dạng buồng ép ổn định dưới áp suất nén.
• Vòng đệm định khe là những vòng mỏng chèn giữa các vòng cố định. Độ dày của chúng chính là kích thước khe hở lọc. Đây là chi tiết nhỏ nhất nhưng quyết định trực tiếp chất lượng lọc.
• Vòng di động có đường kính trong nhỏ hơn đường kính ngoài của trục vít, nằm lỏng trong không gian giữa hai vòng cố định. Chúng không được cố định vào bất cứ đâu.

Cơ chế tự làm sạch khe lọc

Đây là điểm cần hiểu kỹ vì nó giải thích toàn bộ lợi thế vận hành của thiết bị.

Vì đường kính trong của vòng di động nhỏ hơn đường kính ngoài của trục vít, mép cánh vít khi quay sẽ liên tục chạm vào và đẩy vòng di động. Vòng di động không được giữ cố định nên nó bị đẩy trượt theo, tạo ra chuyển động dao động lệch tâm với biên độ vài milimet, lặp lại theo mỗi vòng quay của trục vít.

Chuyển động tương đối liên tục giữa vòng di động và vòng cố định tạo ra ba hiệu ứng đồng thời:

1. Cạo sạch khe lọc. Các hạt bùn mịn bám vào khe bị đẩy bật ra trước khi kịp đông kết và bít lỗ lọc.
2. Cắt vào khối bánh bùn. Mép vòng di động xén nhẹ vào lớp bùn đã nén, tạo thêm bề mặt thoát nước mới.
3. Loại bỏ nhu cầu nước rửa áp lực. Vì khe lọc tự sạch, thiết bị không cần tia nước áp lực cao liên tục như máy băng tải.

Thông số khe hở lọc theo từng vùng

Khe hở lọc không đồng nhất trên toàn chiều dài lồng ép mà thu hẹp dần theo hướng dòng bùn. Đây là thông số kỹ thuật quan trọng nhất của cụm lồng ép và cũng là thông số ít được nhà cung cấp công bố nhất.

Vùng chức năng	Khe hở lọc	Vai trò
Vùng cô đặc, đầu vào	≈ 0,50 mm	Thoát nhanh lượng nước tự do theo trọng lực
Vùng ép sơ bộ	≈ 0,30 mm	Bắt đầu nén cơ học, tách nước liên kết yếu
Vùng ép cực đại, cửa xả	≈ 0,15 mm	Vắt kiệt nước còn lại, giữ toàn bộ pha rắn

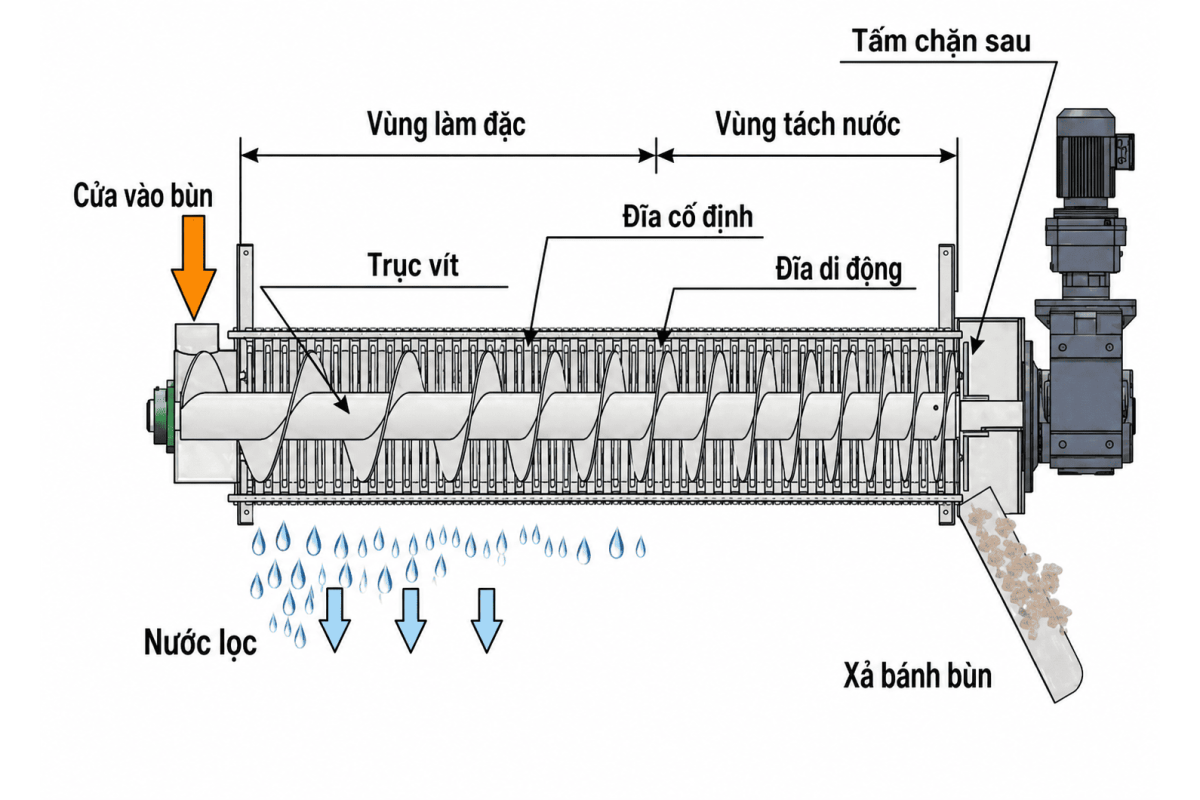

Buồng ép và sự phân vùng chức năng

Buồng ép là không gian hình vành khuyên giữa lõi trục vít và mặt trong lồng đĩa. Đây là nơi toàn bộ quá trình tách nước thực sự diễn ra. Điều đặc biệt là buồng ép không đồng nhất mà được thiết kế phân vùng, mỗi vùng đảm nhiệm một nhiệm vụ riêng.

Sơ đồ phân vùng lồng ép theo hướng dòng bùn

1. VÙNG CÔ ĐẶC	2. VÙNG ÉP SƠ BỘ	3. VÙNG ÉP CỰC ĐẠI
Khe hở lọc 0,50 mm	Khe hở lọc 0,30 mm	Khe hở lọc 0,15 mm
Bước vít Lớn nhất, khoảng 250 mm	Bước vít Trung bình, thu hẹp dần	Bước vít Nhỏ nhất, khoảng 90 mm
Nước tự do thoát theo trọng lực, không cần áp lực. Phần lớn khối lượng nước được loại bỏ tại đây.	Áp lực cơ học bắt đầu tác động, đẩy nước mao dẫn và nước liên kết yếu ra ngoài.	Kết hợp áp lực ngược từ đĩa ép. Bánh bùn đạt độ khô cuối cùng trước khi xả ra ngoài.

Bảng mô tả nguyên lý phân vùng lồng ép. Bước vít và khe hở lọc thu hẹp đồng thời theo hướng dòng bùn, tạo áp suất nén tăng lũy tiến. Chiều cao khối màu minh họa tương quan khe hở, không theo tỷ lệ thực.

Vì sao phải phân vùng thay vì nén đều

Có thể đặt câu hỏi: tại sao không thiết kế khe lọc và bước vít đồng nhất, đơn giản hơn cho chế tạo? Câu trả lời nằm ở bản chất vật lý của nước trong bùn.

Nước trong bùn tồn tại ở nhiều trạng thái liên kết khác nhau. Nước tự do nằm giữa các bông bùn, dễ dàng thoát ra chỉ bằng trọng lực. Nước mao dẫn bị giữ trong các khe hẹp của cấu trúc bông, cần áp lực vừa phải để đẩy ra. Nước liên kết bề mặt và nước nội bào bám chặt vào hạt rắn, cần áp lực rất cao mới tách được, và trên thực tế phần lớn lượng nước này không thể tách bằng phương pháp cơ học.

Nếu áp dụng áp suất cao ngay từ đầu vào, khối bùn loãng sẽ bị nén thành một lớp bít kín trước khi nước tự do kịp thoát. Lớp bít này ngăn cản toàn bộ quá trình tách nước phía sau. Đây chính là hiện tượng mà giới kỹ thuật gọi là nén chết. Phân vùng chức năng đảm bảo mỗi loại nước được tách ra bằng đúng mức năng lượng cần thiết, theo đúng thứ tự.

Đĩa ép ngược: chi tiết nhỏ quyết định độ khô

Đĩa ép ngược, tên tiếng Anh là back pressure plate hoặc end plate, là chi tiết thường bị bỏ qua trong các bài giới thiệu sản phẩm nhưng lại là bộ phận mà kỹ sư vận hành phải tương tác nhiều nhất sau giai đoạn lắp đặt.

Kết cấu và nguyên lý

Đây là một đĩa kim loại đặt chắn tại cửa xả cuối lồng ép, được giữ ép vào bằng hệ thống lò xo hoặc xy lanh khí nén với lực có thể điều chỉnh. Đĩa không đóng kín hoàn toàn mà để lại một khe hở vành khuyên, bánh bùn thoát ra qua khe này.

Nguyên lý hoạt động dựa trên cân bằng động lực. Trục vít liên tục đẩy bùn về phía cửa xả, tạo áp lực nội bộ trong lồng ép. Đĩa ép ngược tạo lực cản ngược chiều. Khi áp lực bùn vượt ngưỡng, bùn được đùn qua khe hở và thoát ra. Khi áp lực giảm, hệ thống tự cân bằng lại. Đây là một cơ cấu tự điều chỉnh cơ học thuần túy, không cần cảm biến hay điều khiển điện tử.

Quan hệ đánh đổi giữa độ khô và tải trọng

Điều chỉnh đĩa ép ngược là bài toán đánh đổi mà mọi kỹ sư vận hành đều phải giải:

• Thu hẹp khe hở làm tăng áp suất nội bộ, bánh bùn khô hơn, nhưng đồng thời tăng mô men tải trên trục vít, tăng dòng điện motor và đẩy nhanh tốc độ mài mòn của vòng di động cùng cánh vít.
• Nới rộng khe hở giúp máy chạy nhẹ tải, bùn ra nhiều và nhanh, nhưng bánh bùn ướt hơn, làm tăng khối lượng và chi phí vận chuyển xử lý cuối.

Cụm tiền xử lý bùn

Phần lớn tài liệu về máy ép bùn trục vít tập trung vào lồng ép mà bỏ qua cụm tiền xử lý. Thực tế, nếu cụm này hoạt động sai, lồng ép dù chế tạo hoàn hảo đến đâu cũng không thể cho kết quả tốt.

Bồn đo lưu lượng với đập tràn chữ V

Bùn từ bể chứa được bơm lên bồn đo lưu lượng. Bồn này có một đập tràn hình chữ V, chỉ cho phép một lượng bùn xác định chảy qua vào bồn tạo bông. Phần bùn dư tràn qua ống điều chỉnh mức nước và hồi lưu về bể chứa.

Cơ cấu này giải quyết một vấn đề thực tế: bơm bùn công nghiệp khó điều chỉnh lưu lượng chính xác ở dải nhỏ, trong khi máy ép bùn cần lưu lượng đầu vào rất ổn định để duy trì tỷ lệ polymer đúng. Đập tràn chữ V biến bài toán điều khiển bơm thành bài toán cơ khí đơn giản: chỉ cần xoay ống điều chỉnh mức nước lên hoặc xuống là thay đổi được lưu lượng thực tế vào máy.

Bồn keo tụ tạo bông

Đây là nơi diễn ra phản ứng hóa lý quyết định một nửa hiệu quả của toàn hệ thống. Bùn và dung dịch polymer được đưa vào và hòa trộn bằng cánh khuấy tốc độ chậm.

Tốc độ khuấy là thông số cần lưu ý đặc biệt. Khuấy quá chậm khiến polymer không phân tán đều, phản ứng cục bộ. Khuấy quá nhanh phá vỡ bông bùn ngay khi vừa hình thành. Vì lý do này, cánh khuấy bồn tạo bông trên các máy chất lượng cao được điều khiển bằng biến tần riêng, thay vì chạy tốc độ cố định.

Hệ thống pha và định lượng polymer

Cụm này gồm bồn pha có cánh khuấy, bồn chứa polymer thành phẩm và bơm định lượng. Có ba điểm kỹ thuật cần nắm:

1. Nồng độ pha. Polymer dạng bột thường được pha loãng xuống nồng độ khoảng 0,1 đến 0,3 phần trăm. Pha đặc hơn sẽ tạo dung dịch quá nhớt, khó phân tán đều vào bùn.
2. Thời gian trưởng thành. Sau khi pha, dung dịch cần 30 đến 60 phút để các chuỗi phân tử polymer duỗi thẳng hoàn toàn. Dùng ngay sau khi pha sẽ không đạt khả năng keo tụ tối đa.
3. Thứ tự pha. Luôn rắc polymer vào dòng nước đang khuấy, không đổ polymer vào nước tĩnh. Ngược lại sẽ tạo cục vón có lớp vỏ gel bên ngoài, bên trong vẫn khô và không tan được.

Liều lượng polymer thực tế phụ thuộc mạnh vào loại bùn. Với bùn hoạt tính dư từ xử lý sinh học, tỷ lệ thêm vào thường nằm trong khoảng 2 đến 6 phần nghìn so với khối lượng chất khô. Con số chính xác cho từng nguồn bùn cụ thể chỉ có thể xác định bằng thí nghiệm jar test.

Truyền động và hệ điều khiển

Vì sao trục vít phải quay rất chậm

Tốc độ trục vít máy ép bùn chỉ từ 0,5 đến 3 vòng mỗi phút, chậm đến mức người quan sát lần đầu thường tưởng máy đang hỏng. Đây không phải giới hạn kỹ thuật mà là yêu cầu thiết kế bắt buộc, xuất phát từ hai lý do:

• Thời gian thoát nước. Nước cần thời gian để di chuyển qua khe lọc chỉ rộng vài phần mười milimet. Quay nhanh đồng nghĩa với việc bùn đi qua vùng ép trước khi nước kịp thoát ra.
• Bảo toàn cấu trúc bông bùn. Tốc độ cao tạo lực cắt và lực ly tâm phá vỡ bông bùn. Bông vỡ thành hạt nhỏ sẽ lọt qua khe lọc, làm đục nước lọc.

Hộp giảm tốc và mô men xoắn

Motor điện công nghiệp có tốc độ định mức khoảng 1.450 vòng mỗi phút. Để đưa về mức vài vòng mỗi phút, cụm truyền động cần tỷ số truyền rất cao, thường trong khoảng 1:200 đến 1:400.

Hộp giảm tốc không chỉ giảm tốc mà đồng thời nhân mô men xoắn theo tỷ lệ nghịch. Đây là lý do một motor công suất chỉ vài kilowatt vẫn tạo được lực nén đủ ép bùn tới độ ẩm dưới 80 phần trăm. Nếu tính riêng lực nén tại vùng ép cuối mà không có hộp giảm tốc, sẽ cần một motor công suất lớn gấp hàng trăm lần.

Dải công suất motor tham khảo theo đường kính trục vít

Đường kính trục	Số trục	Motor mỗi trục	Tổng hệ thống
Φ100 – Φ131	1	0,1 – 0,2 kW	0,2 – 0,4 kW
Φ200 – Φ201	1 – 2	0,2 – 0,4 kW	0,4 – 1,0 kW
Φ300 – Φ301	1 – 3	0,4 – 1,2 kW	0,8 – 3,0 kW
Φ350	1 – 3	1,5 – 4,5 kW	2,3 – 8,0 kW
Φ400	1 – 4	2,2 – 4,0 kW	3,7 – 16 kW

Biến tần là thiết bị bắt buộc, không phải tùy chọn

Một số cấu hình giá rẻ loại bỏ biến tần để hạ giá bán. Đây là sự cắt giảm nguy hiểm. Biến tần đảm nhiệm bốn chức năng không thể thay thế:

• Tinh chỉnh tốc độ trục vít cho từng loại bùn, thường vận hành ở dải 20 đến 30 Hz
• Khởi động mềm, giảm sốc cơ khí khi máy còn bùn bên trong từ ca trước
• Bảo vệ quá tải bằng cách giám sát dòng điện và tự giảm tốc khi phát hiện bất thường
• Giảm tiêu thụ điện khi không cần chạy hết công suất

Tủ điều khiển PLC và các cảm biến

Tủ PLC là thứ biến máy ép bùn từ thiết bị bán tự động thành hệ thống vận hành không người trực 24 giờ. Chức năng cốt lõi là điều khiển tuần tự khởi động và dừng theo đúng thứ tự logic, vốn là yêu cầu bắt buộc của quy trình.

Trình tự khởi động chuẩn được PLC thực hiện: cánh khuấy tạo bông chạy trước, tiếp đến bơm định lượng polymer, sau đó bơm cấp bùn, cuối cùng mới đến motor trục vít. Logic này đảm bảo khi bùn đến lồng ép thì polymer đã có sẵn và bông bùn đã hình thành.

Trình tự dừng quan trọng hơn cả trình tự khởi động. PLC tắt bơm bùn và bơm polymer trước, nhưng giữ trục vít tiếp tục quay thêm một khoảng thời gian trễ đã cài đặt, thường từ 5 đến 30 phút tùy nhà sản xuất. Mục đích là đẩy hết bùn còn lại ra ngoài, tránh để bùn khô cứng trong lồng ép gây kẹt trục vít ở ca sau.

Các cảm biến bảo vệ tiêu chuẩn:

• Cảm biến quá tải dòng điện, ngắt motor khi trục vít kẹt cứng
• Điện cực đo mức bùn trong bồn tạo bông, tự dừng bơm khi cạn
• Cảm biến nhiệt độ motor, tránh cháy cuộn dây khi chạy liên tục
• Rơ le nhiệt điện tử trong biến tần, bảo vệ quá tải theo đặc tuyến nhiệt

Vật liệu chế tạo và những điều ít được công bố

Gần như mọi nhà cung cấp đều quảng cáo máy ép bùn trục vít làm bằng inox 304. Nhưng cụm từ này che giấu nhiều biến số quan trọng hơn nhiều so với bản thân mác thép.

Ba biến số quyết định tuổi thọ thực tế

Độ dày vật liệu. Cùng là inox SUS304, tấm dày 1,5 mm và tấm dày 3 mm cho tuổi thọ hoàn toàn khác nhau khi chịu rung động liên tục và áp lực nén. Khung máy mỏng sẽ biến dạng theo thời gian, làm lệch tâm trục vít và làm khe hở lọc không còn đều quanh chu vi. Đây là hư hỏng khó phát hiện nhưng làm giảm hiệu suất rõ rệt.

Chất lượng mối hàn. Inox phải được hàn TIG trong môi trường khí bảo vệ. Mối hàn rỗ khí, cháy chân hoặc không được xử lý tẩy oxit sau hàn sẽ trở thành điểm khởi phát ăn mòn. Trong môi trường bùn thải, ăn mòn tại mối hàn thường xuất hiện trước ăn mòn trên bề mặt tấm.

Gia công bề mặt. Bề mặt được đánh bóng có hai lợi ích: giảm bám dính bùn nên dễ vệ sinh, và tăng khả năng thụ động hóa lớp oxit crom bảo vệ. Bề mặt thô ráp giữ lại các hạt bùn và tạo môi trường ăn mòn cục bộ.

Khi nào bắt buộc dùng SUS316

Môi trường bùn	Mác khuyến nghị	Lý do
Nước thải sinh hoạt, đô thị	SUS304	Đủ khả năng chống ăn mòn, tối ưu chi phí
Thực phẩm, thủy sản, chăn nuôi	SUS304	Môi trường hữu cơ, mức ăn mòn thấp
Dệt nhuộm có hóa chất nặng	SUS316	Chống ăn mòn hóa chất và phẩm màu
Bùn nước mặn, clorua cao	SUS316 trở lên	Chống ăn mòn điểm do ion clorua
Mạ kim loại, xi mạ	SUS316	Môi trường acid và kim loại nặng

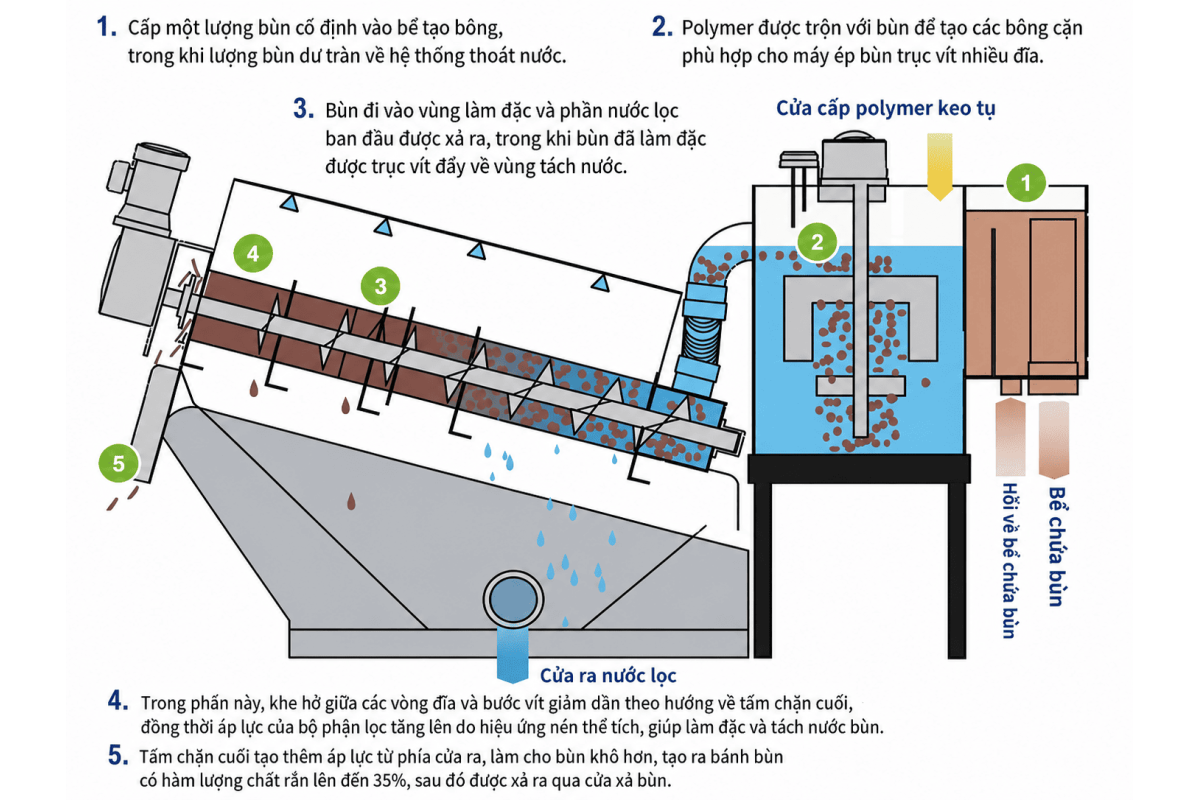

Nguyên lý hoạt động: bốn giai đoạn đồng thời

Sau khi đã hiểu cấu tạo, nguyên lý hoạt động trở nên dễ nắm bắt. Điều đặc biệt cần lưu ý là bốn giai đoạn dưới đây không diễn ra tuần tự theo thời gian như máy khung bản, mà diễn ra đồng thời tại các vị trí khác nhau dọc theo chiều dài lồng ép. Đây chính là điều tạo nên tính liên tục của thiết bị.

Giai đoạn một: keo tụ tạo bông

Bùn được bơm lên bồn đo lưu lượng, qua đập tràn chữ V vào bồn keo tụ. Bơm định lượng châm polymer đã pha vào cùng lúc. Cánh khuấy tốc độ chậm hòa trộn đều hai dòng.

Về mặt hóa lý, các phân tử polymer cao phân tử với điện tích trái dấu sẽ trung hòa điện tích bề mặt của hạt bùn, đồng thời bắc cầu nối các hạt nhỏ lại thành bông lớn. Quá trình này giải phóng phần nước vốn bị giữ giữa các hạt keo, khiến nó chuyển thành nước tự do dễ tách.

Giai đoạn hai: cô đặc trọng lực

Bùn đã tạo bông chảy tràn vào đầu lồng ép. Tại vùng khe lọc rộng, nước tự do thoát ra ngay lập tức chỉ nhờ trọng lực, không cần bất kỳ áp lực nào. Đây là giai đoạn loại bỏ phần lớn khối lượng nước.

Chính vì có vùng cô đặc tích hợp sẵn trong lồng ép mà máy ép bùn trục vít không cần bể cô đặc riêng phía trước, khác với máy khung bản và máy băng tải. Đây là khoản tiết kiệm đáng kể về chi phí xây dựng và diện tích mặt bằng.

Giai đoạn ba: nén ép lũy tiến

Trục vít đẩy khối bùn đã cô đặc tiến dần về phía cửa xả. Đồng thời với chuyển động tịnh tiến này, bước vít thu hẹp và đường kính lõi trục phình to làm thể tích khoang chứa giảm dần. Áp suất trong khối bùn tăng lũy tiến, ép nước mao dẫn thoát qua khe lọc ngày càng hẹp.

Song song, vòng di động dao động liên tục cạo sạch khe lọc, đảm bảo đường thoát nước không bị bít trong suốt quá trình nén.

Giai đoạn bốn: điều áp và xả bánh

Tại cửa xả, đĩa ép ngược tạo lực cản duy trì áp suất cao trong vùng ép cuối. Bùn chỉ thoát ra khi áp lực đủ lớn thắng lực ép của lò xo. Cơ chế này đảm bảo bùn phải chịu đủ mức nén trước khi rời máy, thay vì trôi tự do ra ngoài khi còn ướt.

Bánh bùn rơi xuống máng hứng hoặc băng tải vận chuyển. Nước lọc thu được từ toàn bộ chiều dài lồng ép chảy về máng thu và được dẫn tuần hoàn về đầu hệ thống xử lý nước thải.

Cấu tạo quyết định hiệu suất như thế nào

Đây là phần mà đa số tài liệu bỏ qua, nhưng lại là phần có giá trị nhất với người ra quyết định mua thiết bị. Dưới đây là các mối liên hệ nhân quả trực tiếp giữa chi tiết cấu tạo và kết quả vận hành.

Bản đồ nhân quả giữa cấu tạo và hiệu suất

Chi tiết cấu tạo	Ảnh hưởng trực tiếp	Biểu hiện khi sai
Hình học bước vít	Độ mượt của gradient áp suất	Nước lọc đục do bông bùn bị phá vỡ
Độ chính xác khe hở lọc	Tỷ lệ thu hồi chất rắn	Bùn lọt qua khe hoặc tắc nghẽn liên tục
Cơ chế vòng di động	Khả năng chống tắc, lượng nước rửa	Bít khe lọc, phải dừng máy vệ sinh
Lực ép của đĩa ngược	Độ khô bánh bùn cuối	Bánh bùn nhão hoặc motor quá tải
Tốc độ cánh khuấy tạo bông	Kích thước và độ bền bông bùn	Bông nhỏ vụn hoặc bông bị đánh vỡ
Tỷ số truyền hộp giảm tốc	Mô men khả dụng, khả năng chống kẹt	Kẹt trục khi gặp bùn đặc bất thường
Độ dày và độ cứng khung	Độ đồng tâm dài hạn	Mài mòn lệch, khe lọc không đều

Công thức phân bổ trách nhiệm hiệu suất

Sau hơn 145 dự án triển khai, đội ngũ kỹ thuật SVNCORP đúc kết một cách phân bổ mang tính thực tiễn về việc điều gì thực sự quyết định kết quả tách nước:

Cấu tạo cơ khí ≈ 30%

Polymer: loại và liều ≈ 50%

Vận hành: pH, tốc độ ≈ 20%

Cách phân bổ này mang một thông điệp quan trọng cho cả người mua lẫn người bán. Về phía người mua: một máy có cấu tạo tốt là điều kiện cần nhưng chưa đủ. Nếu chọn sai polymer hoặc vận hành sai kỹ thuật, thiết bị đắt tiền vẫn cho kết quả kém. Về phía nhà cung cấp: bán máy mà không kèm dịch vụ tư vấn hóa chất và đào tạo vận hành là bán một nửa giải pháp.

So sánh với các công nghệ tách nước khác

Không có công nghệ tách nước nào tối ưu cho mọi ứng dụng. Bảng dưới đây so sánh máy ép bùn trục vít với ba công nghệ phổ biến còn lại trên các tiêu chí có ý nghĩa thực tiễn nhất.

Tiêu chí	Trục vít đa đĩa	Khung bản	Băng tải	Ly tâm
Phương thức	Liên tục 24h	Theo mẻ	Liên tục	Liên tục
Bùn đầu vào	0,2 – 5% DS	3 – 8% DS	1 – 4% DS	0,5 – 3% DS
Cần bể cô đặc	Không	Có	Có	Có
Độ ẩm bánh bùn	dưới 80%	60 – 70%	70 – 80%	70 – 85%
Điện năng	Rất thấp	Trung bình	Trung bình	Rất cao
Nước rửa	Rất ít	Không cần	Rất nhiều	Nhiều
Bùn dầu mỡ	Rất tốt	Kém	Kém	Trung bình
Bùn vô cơ nặng	Trung bình	Rất tốt	Trung bình	Tốt
Độ ồn, rung	Rất thấp	Trung bình	Trung bình	Rất cao
Nhân công	Không cần trực	1 – 2 người/ca	Cần giám sát	Trung bình
Diện tích	Nhỏ gọn	Lớn	Rất lớn	Trung bình
Bảo trì	Đơn giản	Phức tạp	Thay vải định kỳ	Phức tạp

Đọc bảng so sánh đúng cách

Điểm quan trọng nhất khi đọc bảng trên là nhận ra rằng máy khung bản vẫn giữ ưu thế rõ rệt ở cột độ ẩm bánh bùn. Với áp suất thủy tĩnh có thể lên tới 15 bar, khung bản đạt độ khô mà trục vít không thể sánh được.

Điều này có ý nghĩa kinh tế cụ thể trong các trường hợp bánh bùn phải vận chuyển đi xa hoặc phải trả phí xử lý theo tấn. Chênh lệch 10 điểm phần trăm độ ẩm tương đương giảm đáng kể khối lượng vận chuyển. Với các mỏ khai khoáng ở xa điểm xử lý, khoản tiết kiệm này có thể vượt xa toàn bộ chênh lệch chi phí vận hành giữa hai công nghệ.

Ngược lại, với bùn hữu cơ có dầu mỡ, máy khung bản gần như không sử dụng được vì vải lọc bị bít nhanh chóng. Đây là phân khúc mà máy ép bùn trục vít chiếm ưu thế tuyệt đối.

Ứng dụng thực tế theo ngành

Máy ép bùn trục vít được thiết kế tối ưu cho bùn hữu cơ. Theo tiêu chí thiết kế của các nhà sản xuất gốc, bùn 100 phần trăm vô cơ khó tách nước tốt trên thiết bị này do đặc điểm cấu trúc của trục vít. Dưới đây là các nhóm ngành phù hợp nhất.

Chế biến thủy sản và thực phẩm

Bùn thủy sản có hàm lượng protein và dầu mỡ cao, độ nhớt lớn, là loại bùn khó nhất với công nghệ lọc bề mặt. Cơ chế tự làm sạch giúp máy trục vít xử lý ổn định loại bùn này. Ứng dụng cụ thể gồm bùn từ hệ thống DAF, bùn vi sinh từ bể hiếu khí, bã chế biến.

Chăn nuôi và giết mổ

Ép phân lỏng từ trang trại heo, bò, gia cầm thành phân khô để giảm mùi và chi phí vận chuyển. Với ứng dụng này, khe lọc thường được cấu hình rộng hơn để phù hợp với kích thước hạt chất rắn lớn hơn bùn vi sinh.

Xử lý nước thải đô thị và khu công nghiệp

Bùn hoạt tính dư từ bể Aerotank, SBR, MBR và mương oxy hóa. Đây là phân khúc mà công nghệ được thiết kế ban đầu để phục vụ, với khả năng xử lý trực tiếp bùn loãng từ 0,2 phần trăm mà không cần cô đặc.

Dệt nhuộm, hóa chất, dược phẩm

Bùn hóa lý từ hệ keo tụ và bùn sinh học. Ứng dụng này thường yêu cầu cấu hình SUS316 do môi trường ăn mòn cao hơn.

Giấy, bia rượu, nước giải khát

Bã giấy, bã bia, bã men, bã sắn. Đây là các loại bùn có hàm lượng sợi cao, tách nước tương đối dễ và cho hiệu suất tốt trên máy trục vít.

Chọn máy ép bùn trục vít theo cấu tạo

Ba bước xác định model phù hợp

1. Xác định năng suất chất khô. Nhân lưu lượng bùn theo giờ với nồng độ chất khô để ra số kilogam chất khô mỗi giờ. Đây là thông số chọn model, không phải lưu lượng thể tích.
2. Lấy mẫu phân tích tính chất bùn. Bao gồm nồng độ DS, hàm lượng chất hữu cơ, pH, và đặc biệt là thí nghiệm jar test để xác định polymer phù hợp.
3. Xác định yêu cầu độ khô đầu ra. Vận chuyển thông thường cần dưới 80 phần trăm ẩm, làm phân hữu cơ cần dưới 70 phần trăm, các ứng dụng đốt hoặc đồng xử lý cần thấp hơn nữa và có thể phải cân nhắc công nghệ khác.

Danh mục kiểm tra cấu tạo trước khi ký hợp đồng

• Yêu cầu bản vẽ mặt cắt lồng ép xác nhận kết cấu vòng cố định và vòng di động
• Xác nhận mác inox và độ dày thực tế cho từng bộ phận, ghi vào hợp đồng
• Xác nhận có biến tần điều chỉnh tốc độ trục vít
• Xác nhận có tủ PLC với chế độ dừng trễ tự động
• Xác nhận đĩa ép ngược điều chỉnh được, không phải cố định
• Xác nhận có hệ thống pha polymer hoàn chỉnh trong phạm vi cung cấp
• Xác nhận thương hiệu motor và hộp giảm tốc, có đại lý tại Việt Nam
• Xác nhận có chế độ vận hành thủ công khi PLC gặp sự cố
• Yêu cầu chạy thử với mẫu bùn thực tế trước khi nghiệm thu

Dấu hiệu cảnh báo cần tránh

• Không cung cấp bản vẽ chi tiết trục vít và lồng ép
• Không công bố độ dày inox cụ thể, chỉ nói chung chung là inox 304
• Cấu hình thiếu biến tần hoặc thiếu hệ thống pha polymer để hạ giá
• Tủ điện chỉ có vài đèn báo và công tắc cơ học, không có PLC
• Giá thấp bất thường so với mặt bằng chung của cùng dải công suất

Phụ tùng hao mòn và tuổi thọ

Máy ép bùn trục vít có rất ít chi tiết hao mòn, đây là một trong những lợi thế lớn nhất của công nghệ này. Chỉ có hai bộ phận thực sự thuộc nhóm tiêu hao.

Tuổi thọ tham khảo, điều kiện vận hành 40 giờ mỗi tuần

Kích thước lồng ép	Vòng di động	Trục vít
Φ100 – Φ200	≈ 2,4 năm hoặc 5.000 giờ	≈ 4,8 năm hoặc 10.000 giờ
Φ300 trở lên	≈ 4,8 năm hoặc 10.000 giờ	≈ 14,4 năm hoặc 30.000 giờ

Cần lưu ý rằng các con số trên là giá trị tham khảo được tính toán trên điều kiện xử lý bùn hoạt tính dư từ xử lý sinh học, tạo bánh bùn 15 phần trăm chất khô, vận hành 8 giờ mỗi ngày. Tuổi thọ thực tế thay đổi đáng kể theo tính chất bùn.

• Bùn vô cơ hoặc chứa cát sạn làm giảm tuổi thọ rất nhanh do mài mòn cơ học
• Ép bánh bùn quá khô, trên khoảng 17 phần trăm chất khô, làm tăng áp lực nội bộ và rút ngắn tuổi thọ
• Vòng di động ở vùng cô đặc có thể cần thay riêng tùy điều kiện mài mòn

Bảo trì định kỳ theo cấu tạo

Tần suất	Hạng mục
Hàng ngày	Kiểm tra bông bùn, độ trong nước lọc, độ khô bánh bùn, dòng điện motor
Hàng tuần	Vệ sinh bồn tạo bông, làm sạch điện cực đo mức, kiểm tra bu lông thanh giằng
Hàng tháng	Bổ sung dầu mỡ hộp giảm tốc, đo khe hở vòng đệm, vệ sinh tủ điện
6 – 12 tháng	Tháo lồng kiểm tra toàn diện, đo mòn cánh vít, hiệu chuẩn thiết bị đo

Câu hỏi thường gặp về máy ép bùn trục vít

Máy ép bùn trục vít có cần bể cô đặc bùn phía trước không?

Không bắt buộc. Vùng cô đặc đã được tích hợp sẵn trong lồng ép, cho phép thiết bị xử lý trực tiếp bùn loãng từ 0,2 phần trăm chất khô lấy từ bể lắng hoặc mương oxy hóa. Đây là khác biệt cơ bản so với máy khung bản và máy băng tải vốn yêu cầu cô đặc trước. Việc bỏ được bể cô đặc và bể chứa bùn giúp tiết kiệm đáng kể chi phí xây dựng và diện tích mặt bằng.

Khe hở lọc giữa các vòng đệm có điều chỉnh được trong quá trình vận hành không?

Không. Khe hở lọc được cố định ngay từ khâu chế tạo bằng độ dày của vòng đệm định khe. Muốn thay đổi phải tháo toàn bộ lồng ép và thay bộ vòng đệm khác. Đây là công việc nên do kỹ thuật viên của nhà sản xuất thực hiện. Chi tiết duy nhất người vận hành điều chỉnh được là khe hở đĩa ép ngược tại cửa xả.

Vì sao nước lọc đầu ra bị đục dù đã tăng polymer?

Nếu tăng polymer không cải thiện, nguyên nhân thường không nằm ở hóa chất. Khả năng cao nhất là tốc độ trục vít quá cao, lực cắt phá vỡ bông bùn khiến hạt nhỏ lọt qua khe lọc. Hãy thử giảm tần số biến tần xuống 5 Hz và quan sát trong 15 phút. Nếu vẫn không cải thiện, cần kiểm tra pH bùn đầu vào, và cuối cùng là kiểm tra mức độ mòn của vòng di động.

Trục vít quay chậm như vậy có làm giảm năng suất không?

Năng suất của máy được quyết định bởi kích thước lồng ép và số lượng trục vít, không phải tốc độ quay. Tốc độ thấp là điều kiện bắt buộc để nước có thời gian thoát qua khe lọc rất hẹp và để bảo toàn cấu trúc bông bùn. Tăng tốc độ thường làm giảm cả độ khô bánh bùn lẫn độ trong nước lọc, đồng thời tăng mài mòn. Muốn tăng năng suất, giải pháp đúng là chọn model lớn hơn hoặc nâng nồng độ bùn đầu vào.

Máy ép bùn trục vít inox 304 có dùng được cho bùn nước mặn không?

Không nên. Ion clorua trong nước mặn gây ăn mòn điểm trên inox SUS304, tạo các hố nhỏ trên bề mặt vòng đệm và cánh vít, dẫn tới hư hỏng cụm lồng ép trong thời gian ngắn. Với bùn nước mặn hoặc bùn có hàm lượng clorua cao, cần cấu hình SUS316 trở lên. Tương tự, cũng không dùng hóa chất keo tụ gốc clorua như sắt clorua hay nhôm clorua trên thiết bị cấu hình SUS304.

Tại sao phải cho trục vít chạy thêm 30 phút sau khi đã tắt bơm bùn?

Để đẩy hết bùn còn lại trong lồng ép ra ngoài. Nếu tắt trục vít cùng lúc với bơm bùn, phần bùn nằm lại trong buồng ép sẽ tiếp tục mất nước theo trọng lực và đông cứng lại qua đêm. Sáng hôm sau khi khởi động, trục vít phải thắng khối bùn cứng này và có thể bị kẹt, gây nhảy aptomat hoặc hỏng hộp giảm tốc. Đây là lỗi vận hành gây thiệt hại phổ biến nhất trên máy ép bùn trục vít.

Bao lâu phải thay vòng di động và trục vít một lần?

Với bùn hữu cơ thông thường, vòng di động có tuổi thọ tham khảo khoảng 5.000 giờ với lồng nhỏ và 10.000 giờ với lồng lớn. Trục vít bền hơn nhiều, thường gấp đôi đến gấp ba tuổi thọ vòng di động. Tuy nhiên nên thay theo tình trạng thực tế thay vì theo lịch cứng: chừng nào bánh bùn vẫn đạt độ khô và không có rò rỉ bùn qua khe đĩa thì vẫn tiếp tục sử dụng được.

Máy có tự làm sạch hoàn toàn không hay vẫn cần vệ sinh thủ công?

Cơ chế vòng di động làm sạch khe lọc liên tục trong lúc vận hành, cộng thêm bơm phun rửa tự động theo chu kỳ. Tuy nhiên vẫn cần vệ sinh thủ công định kỳ hàng tuần để loại bỏ cặn polymer đông đặc bám trên thành bồn tạo bông và bề mặt ngoài lồng ép. Bỏ qua việc này trong vài tháng có thể làm giảm hiệu suất tách nước rõ rệt.

Máy ép bùn trục vít có xử lý được bùn khai khoáng và bùn vô cơ không?

Có thể nhưng không phải lựa chọn tối ưu. Thiết bị được thiết kế cho bùn hữu cơ, còn bùn 100 phần trăm vô cơ khó đạt hiệu suất tốt do đặc điểm cấu trúc trục vít. Ngoài ra bùn chứa cát sạn gây mài mòn nhanh, rút ngắn đáng kể tuổi thọ vòng di động và cánh vít. Với bùn khai khoáng, máy ép khung bản thường cho kết quả kinh tế hơn nhờ đạt độ khô cao hơn.

Có thể lắp đặt máy ngoài trời không?

Có thể, nhưng cần mái che bảo vệ tủ điện, motor và biến tần khỏi mưa nắng trực tiếp. Bản thân lồng ép và khung inox chịu được điều kiện ngoài trời, nhưng thiết bị điện tử sẽ giảm tuổi thọ nhanh. Ngoài ra cần đảm bảo khoảng không gian bảo trì xung quanh máy, đặc biệt phía cửa xả bánh bùn cần chừa từ 1,5 đến 2,5 mét để có thể tháo lồng ép khi cần.

Gửi mẫu bùn, nhận đề xuất cấu hình

Cấu tạo phù hợp cho một nhà máy thủy sản không giống cấu tạo phù hợp cho một nhà máy dệt nhuộm. Đội ngũ kỹ sư SVNCORP phân tích mẫu bùn thực tế của bạn và đề xuất cấu hình vật liệu, khe hở lọc, công suất motor cùng loại polymer phù hợp.

Tư vấn kỹ thuật 0939726969

Bảo trì, sửa chữa 0908.172.143

Thư điện tử moitruongsvn@gmail.com

Xưởng sản xuất Bình Thuận

Bài viết được biên soạn bởi đội ngũ kỹ sư cơ khí và môi trường SVNCORP, dựa trên kinh nghiệm chế tạo, lắp đặt và bảo trì hơn 145 hệ thống xử lý bùn thải tại Việt Nam, đối chiếu với tài liệu kỹ thuật gốc của AMCON Inc. Nhật Bản, PWTech Hoa Kỳ, SNF Floerger Pháp và một số nhà sản xuất Trung Quốc. Các thông số kỹ thuật trong bài mang tính tham khảo và thay đổi tùy model cũng như thiết kế của từng nhà sản xuất. Cập nhật tháng 01 năm 2026.
