Thu gom bánh bùn sau ép: bố trí thùng chứa, máng xả và tuyến vận chuyển

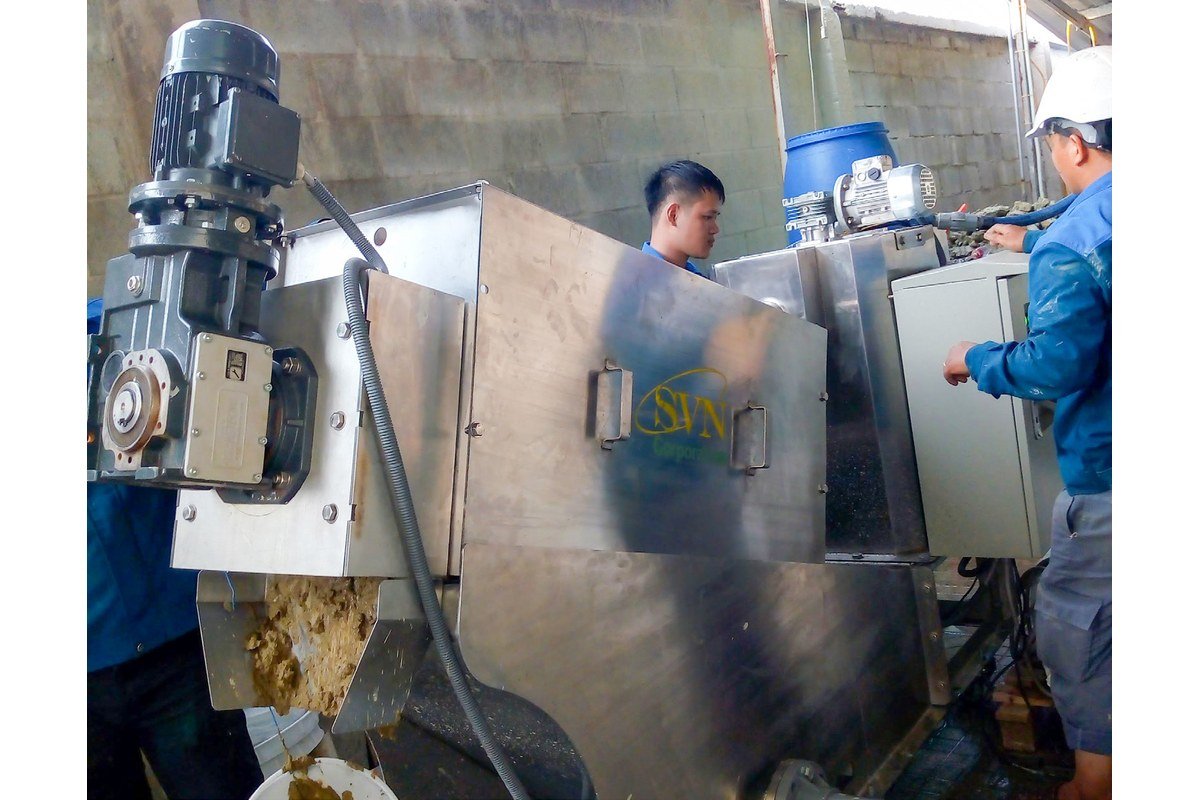

Ảnh minh họa: Cửa xả bánh bùn và điểm đặt thùng thu gom tại hiện trường.

Thu gom bánh bùn sau ép cần được tính cùng với máy. Máy ép đang chạy ổn định nhưng phải dừng vì thùng chứa đầy, bùn bám trong máng hoặc xe thu gom chưa tới. Đó là tình huống cho thấy đầu ra cần được tính cùng với máy. Thu gom thuận tiện giúp duy trì ca ép và giảm thời gian dọn vệ sinh; bố trí thiếu khoảng trống lại tạo thêm việc cho người vận hành.

Phương án thu bánh bùn nên bắt đầu từ đặc tính bùn thực, lượng phát sinh và đường đưa ra khỏi khu vực máy. Chọn một thiết bị chuyển tải trước khi biết các dữ liệu này dễ làm hệ thống phức tạp hơn mà chưa giải quyết đúng điểm nghẽn.

Bốn câu hỏi trước khi chọn thùng, máng hoặc chuyển tải

• Bánh bùn giữ hình hay dễ bết dính, và trạng thái ấy thay đổi thế nào giữa các nguồn bùn?
• Lượng bánh bùn phát sinh trong giờ ép đã được cân hoặc ước tính với giả định rõ chưa?
• Thùng có thể đưa vào, rút ra và thay khi đầy mà không cản lối vận hành không?
• Nước rỉ và nước vệ sinh sẽ được thu về đâu, ai chịu trách nhiệm xử lý khi đầu ra không nhận được bùn?

Câu trả lời cần đến từ cả kỹ thuật và người làm ca ép. Một phương án nhìn gọn trên bản vẽ vẫn có thể khó dùng nếu phải kéo thùng qua góc hẹp hoặc đợi dụng cụ vận chuyển mỗi lần thay.

Thu gom bánh bùn sau ép: đọc đúng lượng và hành vi bùn

Tải kg-DS/h thể hiện chất rắn khô; nó không phải khối lượng bánh bùn ướt phải thu gom. Bánh bùn còn chứa nước, vì vậy cần có kết quả độ ẩm cùng điều kiện đo để quy đổi có cơ sở. Nếu cần hiểu cách ghi chỉ tiêu, xem độ ẩm bánh bùn và %DS khi nghiệm thu.

Khi mới khảo sát, có thể dùng công cụ tính tải bùn để ước tính theo các giả định hiển thị. Kết quả ấy chưa thay thế cân bánh bùn thực tế và không tự xác định thể tích thùng. Khối lượng thể tích của bùn phải được kiểm tra nếu thiết kế sức chứa theo thể tích.

Ngoài lượng bùn, hãy quay một đoạn video lúc xả bình thường và lúc trạng thái thay đổi. Cần thấy bùn rơi thành đoạn, dính ở cửa xả, chất thành ụ hay bám lên bề mặt. Độ ẩm là một đầu vào; hai nguồn bùn có cùng độ ẩm vẫn có thể khác hành vi khi chuyển tải.

So sánh phương án theo số công đoạn và việc phải làm

Ưu tiên cấu hình ít bộ phận khi vẫn đáp ứng ca vận hành. Thùng đặt dưới cửa xả có thể phù hợp với lượng bùn và lịch thay thuận tiện. Máng có thể giải quyết một giao diện cao độ hoặc vị trí, nhưng cần kiểm tra bám dính và khả năng vệ sinh. Tuyến chuyển tải có ý nghĩa khi khoảng cách hoặc tổ chức thu gom đòi hỏi; nó cũng thêm truyền động và công việc bảo trì.

Ba hướng bố trí để khảo sát, chưa phải cấu hình thiết kế

Đây là các phương án cơ khí cần khảo sát, không phải khẳng định mọi phụ trợ đều có trong phạm vi máy MEB. Cấu hình cung cấp phải được thống nhất riêng với bản vẽ và trách nhiệm lắp đặt.

Tổ chức thay thùng và đường vận chuyển

Vẽ đường đi từ cửa xả tới nơi thu gom bằng đúng kích thước hiện trạng. Kiểm tra cả khoảng mở cửa, góc quay, bậc nền và các tuyến ống có thể cản trở. Đừng chỉ đo phần thùng nằm yên dưới máy; cần xem toàn bộ không gian khi rút, đưa đi và đặt thùng mới vào.

Sức chứa phải tính với tải thực, kết cấu thùng và khả năng của phương tiện vận chuyển. Không lấy thể tích danh nghĩa làm mức chứa được phép hoặc mặc định một người có thể di chuyển thùng đầy. Nếu dùng bánh xe hay thiết bị nâng, điều kiện nền và đường đi cũng thuộc bài toán.

Lịch thu gom cần khớp giờ ép. Nếu đầu ra đầy, phải có cách nhận biết và xử lý theo hướng dẫn vận hành đã thống nhất. Chỉ coi tín hiệu báo đầy hoặc phối hợp điều khiển là có khi cấu hình thật đã lắp và kiểm tra; không suy ra từ tên gọi tự động.

Vệ sinh và nước rỉ phải có đường thu rõ ràng

Kiểm tra những vị trí bùn có thể rơi ra ngoài và nơi nước rỉ tập trung. Bề mặt cần tiếp cận để vệ sinh, đồng thời tuyến thu nước phải được đối chiếu với sơ đồ hệ thống. Không cho rằng đục vài lỗ dưới thùng hoặc xả ra nền là đã giải quyết được vấn đề.

Máng và tuyến chuyển tải cần có phương án tiếp cận các điểm tích bùn, theo hướng dẫn của thiết bị. Công việc vệ sinh, mở nắp hay tháo chi tiết phải được thực hiện sau cách ly năng lượng theo quy trình áp dụng, bởi người được giao nhiệm vụ; không can thiệp vào bộ phận đang chuyển động.

Phương án cơ khí này cần đi cùng yêu cầu lưu giữ và bàn giao chất thải của dự án. Việc máy tách được nước không tự xác định cách xử lý cuối cùng hoặc tính chất pháp lý của bánh bùn.

Bộ dữ liệu gửi trước khi thiết kế phụ trợ

Phiếu thông tin đầu ra máy ép

Ảnh trong mục dự án giúp hình dung bối cảnh lắp đặt, nhưng không thay thế khảo sát kích thước và trạng thái bùn tại nhà máy đang xét.

Chọn phương án đơn giản đáp ứng được cả ca ép

Đề xuất khảo sát phương án thùng nhận trực tiếp trước, rồi bổ sung máng hoặc chuyển tải khi có nhu cầu rõ. Lý do là giảm chi tiết, giảm công việc bảo trì và dễ quan sát đầu ra. Rủi ro cần kiểm soát là thùng đầy giữa ca, bùn dính và đường thay thùng không thuận tiện.

Phương án được áp dụng khi tải chứa, lịch thu gom và mặt bằng đã được kiểm tra. Trước khi chốt, cần xác minh lượng bánh bùn thực, hành vi bám dính, cao độ cửa xả, tải thùng, phương tiện vận chuyển và điểm thu nước rỉ.
