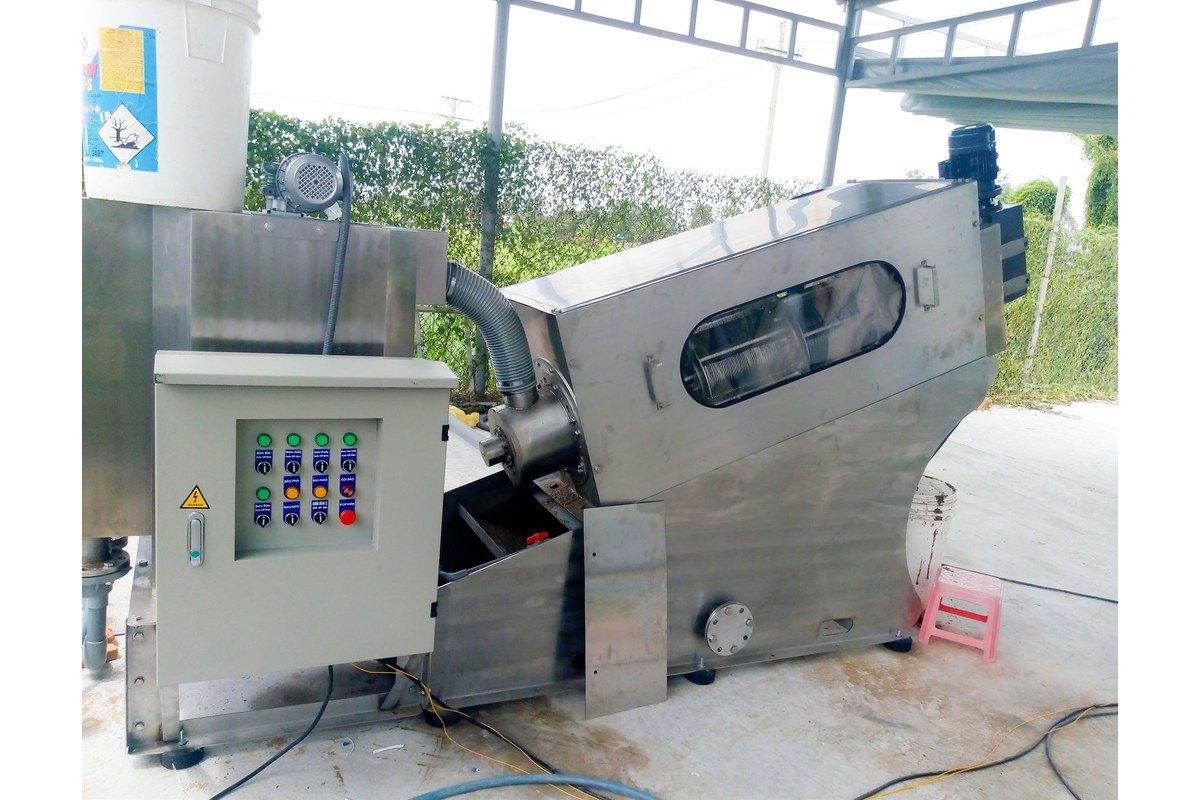

Ảnh minh họa: Bố trí máy, tủ điện và các điểm đấu nối tại hiện trường.
Chuẩn bị mặt bằng lắp đặt máy ép bùn cần tính cả vận hành và sửa chữa. Một góc nhà vận hành đủ đặt máy chưa chắc đủ cho người vận hành đi lại, thay thùng bùn và tháo chi tiết khi bảo trì. Những điểm vướng thường chỉ xuất hiện lúc đưa máy vào hoặc đấu nối đường ống. Chuẩn bị mặt bằng sớm giúp nhận ra chúng khi còn có thể điều chỉnh trên bản vẽ.
Trước khi chốt vị trí, cần trả lời bốn câu hỏi: máy được đưa vào bằng lối nào; ai cung cấp từng thiết bị và đường đấu nối; cao độ đầu ra có phù hợp tuyến thu gom; và khi sửa chữa, chi tiết sẽ được tháo về hướng nào? Checklist dưới đây dành cho khảo sát và phối hợp thiết kế, với kích thước lấy từ hồ sơ đúng model.
1. Mặt bằng lắp đặt máy ép bùn: làm rõ ranh giới cung cấp
Trên sơ đồ, hãy thể hiện máy ép, bồn/bơm cấp bùn, pha và cấp hóa chất, nước rửa, tủ điện, tuyến nước tách và thu bánh bùn. Thiết bị nào đã có nên được đánh dấu cùng vị trí thực tế. Phần nào dự kiến bổ sung phải có người phụ trách xác nhận.
Điểm cần rõ không chỉ là ai mua bơm hoặc bồn. Còn có người cung cấp ống, van, cáp điện, đỡ ống, nền và tuyến thoát nước; người thực hiện đấu nối; và người kiểm tra trước chạy thử. Nếu mỗi bên dừng phạm vi ở một vị trí khác nhau, khoảng trống công việc có thể còn lại dù thiết bị đã giao đủ.
Đọc thêm bài các yếu tố ảnh hưởng giá máy ép bùn khi rà phạm vi báo giá. Trên mặt bằng, thông tin quan trọng là điểm giao tiếp và trách nhiệm xử lý từng điểm đó.
| Điểm giao tiếp | Thông tin phải thống nhất | Người cần xác nhận |
|---|---|---|
| Cấp bùn và hóa chất | Vị trí, cao độ, cấu hình bơm, đường ống và phạm vi đấu nối | Cơ khí, môi trường và đơn vị lắp đặt |
| Điện và điều khiển | Phụ tải, nguồn cấp, tuyến cáp, tín hiệu phối hợp thiết bị | Kỹ thuật điện theo cấu hình thực |
| Nước rửa và thoát nước | Nguồn nước, điểm cấp, điểm thu nước tách và nước vệ sinh | Thiết kế tuyến nước và vận hành |
| Cửa xả bánh bùn | Cao độ, thùng nhận, lối thay thùng và tuyến vận chuyển | Cơ khí và đội vận hành |
| Nền và bảo trì | Yêu cầu nền, điểm nâng, hướng tháo và vùng tiếp cận | Kỹ thuật máy và người phụ trách công trình |
2. Kiểm tra cả đường đưa máy vào và đường bảo trì
Đường vận chuyển bắt đầu từ nơi xe giao thiết bị dừng, đi qua cửa, hành lang, chỗ đổi hướng và kết thúc tại vị trí đặt máy. Hãy đo các điểm hẹp, ghi vật cản trên cao và kiểm tra vị trí tập kết. Kích thước cửa đủ rộng chưa chứng minh thiết bị có thể quay qua mọi góc.
Tại vị trí lắp, cần xem người vận hành có tiếp cận được cửa tủ, điểm bổ sung hóa chất, van và vị trí vệ sinh không. Lối đi không nên trùng với nơi thùng bùn chờ thay hoặc tuyến ống dễ bị va chạm. Cách bố trí cần tính theo công việc thực tế, không chỉ theo hình máy nhìn từ trên xuống.
Để hiểu các cụm cần tiếp cận, tham khảo cấu tạo và nguyên lý máy ép bùn trục vít. Sau đó hỏi kỹ thuật về hướng tháo cụm trục vít, bộ đĩa và truyền động của cấu hình đang chọn. Khoảng trống bảo trì phải lấy từ bản vẽ và phương án tháo lắp được duyệt.
Yêu cầu nền, vị trí neo và phương án nâng cũng cần theo hồ sơ thiết bị. Không suy tải nền từ khối lượng ước lượng hoặc dùng một điểm nâng thuận tiện do hiện trường tự chọn. Đây là phần cần thống nhất với người phụ trách kết cấu và tổ chức thi công.
3. Cao độ quyết định đường đi của bùn và nước tách
Một mặt bằng chỉ ghi chiều dài, chiều rộng còn thiếu dữ liệu quan trọng: cao độ. Cần có mốc tham chiếu để đo điểm hút bùn, cửa cấp, đáy tuyến thoát, miệng thùng và điểm nhận nước tách. Dùng cùng mốc giúp các bên đối chiếu được bản vẽ và hiện trường.
Đường bùn cần được kiểm tra về độ dài, chỗ đổi hướng, điểm tích tụ và cách vệ sinh. Không lựa chọn đường kính hoặc áp lực chỉ từ lưu lượng máy ép trên catalogue. Bơm phải được đánh giá cùng tính chất bùn và cấu hình đường ống dự kiến.
Với nước tách và nước vệ sinh, hãy xác nhận nơi nhận, khả năng thoát và điều kiện chống tràn theo sơ đồ thực. Một đường ống có thể đấu nối về hình học nhưng vẫn cần kiểm tra khả năng tiếp nhận khi các thiết bị cùng hoạt động. Các dòng nước nên có tên rõ để tránh đấu nhầm khi thi công.
4. Tổng hợp điện, nước rửa và điều khiển theo cấu hình
Công suất motor trục vít không đại diện cho tổng phụ tải hệ thống. Danh sách điện cần xét cả bơm bùn, bơm hóa chất, khuấy, pha hóa chất, nước rửa và phụ trợ thực sự được lắp. Kỹ thuật điện cần thông tin nguồn hiện có, chế độ vận hành và sơ đồ tủ để chọn phần cấp điện phù hợp.
Cách phối hợp thiết bị cũng cần ghi riêng: bơm nào chạy cùng máy ép, điều kiện nào dừng cấp bùn, tín hiệu nào có trong tủ. Không mặc định mọi cấu hình có PLC, cảm biến mức hoặc liên động giống nhau. Cần đối chiếu sơ đồ đã duyệt và phân công người kiểm tra trong buổi chạy thử.
Nguồn nước rửa phải được xác nhận về điểm cấp và các yêu cầu của thiết bị thực. Chưa có hồ sơ thì ghi yêu cầu cần bổ sung, thay vì đặt một lưu lượng hoặc áp lực mặc định. Trên danh mục máy ép bùn trục vít, bảng model giúp nhận diện máy; hồ sơ đấu nối vẫn phải theo cấu hình cụ thể.
5. Gửi hồ sơ nào để kiểm tra bố trí?
Một bộ hồ sơ khảo sát hữu ích gồm sơ đồ hoặc bản vẽ mặt bằng có kích thước, ảnh toàn cảnh, ảnh các điểm hẹp và danh sách thiết bị đang có. Kèm cao độ theo cùng mốc, vị trí điện/nước, tuyến vận chuyển và lịch thu bánh bùn. Nếu bản vẽ khác hiện trường, đánh dấu phần khác thay vì để người thiết kế tự đoán.
Có thể tham khảo hồ sơ dự án để hình dung cách bố trí trong một tình huống cụ thể. Tuy vậy, ảnh dự án không đủ để sao chép khoảng trống, đường ống hoặc yêu cầu nền sang model khác. Bản bố trí sơ bộ cần được phân biệt với hồ sơ thi công đã phê duyệt.
Phương án đề xuất trước khi lắp máy
Đề xuất: thống nhất điểm đấu nối và trách nhiệm cung cấp, kiểm tra đường vận chuyển, rồi khóa mặt bằng bằng bản vẽ đúng cấu hình. Cách này giúp phát hiện xung đột trước khi kéo ống và cáp. Rủi ro chính là hiện trường thay đổi hoặc bản vẽ không đúng phiên bản thiết bị.
Checklist áp dụng khi lắp mới, di dời hoặc bổ sung phụ trợ. Cần xác minh kích thước, cao độ, tải nền, vùng tháo bảo trì, phụ tải và yêu cầu nước rửa. Các yêu cầu model cần đối chiếu bản vẽ/manual được duyệt.
